Dans un environnement domestique,
salon multimedia ou home studio les hauteurs de plafond standard et
les considérations esthétiques limitent l'utilisation
de faux plafonds classiques.
Le système Damiacoustic est composé d'une structure porteuse
modulaire suspendue à base de dalles de plafond acoustique haut
de gamme. Les dalles sont en laine de roche compressée et revêtues
d'un voile de verre sur les deux faces.
Cette structure en îlot ne recouvre pas le plafond entier comme
le ferait un faux plafond. On peut utiliser une ou plusieurs structures
pour traiter une pièce.

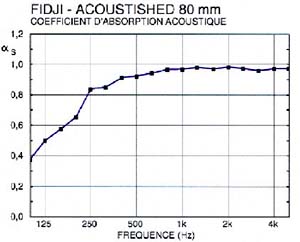

Coefficient d'absorption acoustique des dalles 80 mm αW
= 1.00. Voir le graphique ci-contre et le rapport
du laboratoire de mesure acoustique. Cette valeur correspond à
un montage "E-200" en laboratoire. La mise en oeuvre sur site,
en particulier la distance avec le plafond (plenum), influe sur le coefficient
d'absoption acoustique. En pratique, la face arrière du panneau
étant exposée on obtient un coefficient α
supérieur à 1.
Avantages
- L'impression de hauteur de plafond est maintenue car le plafond
existant reste apparent
- Les volumes créés au plafond habillent la pièce
sans l'alourdir
- Les bords de la structure, en générant de la diffraction,
contribuent à l'amélioration acoustique du local
- la structure étant suspendue au plafond on expose les deux
côtés de l'absorbant, ce qui maximise l'efficacité
du système et permet en pratique d'obtenir un coefficient α
supérieur à 1.
- La laine de roche est incombustible M0 et totalement insensible
aux variations d'humidité
- La face visible est recouverte d'un voile de verre blanc, la face
cachée est recouverte d'un voile de verre naturel. Les cotés
étant recouverts par le bois, aucune fibre de laine de roche
ne peut se répandre dans l'atmosphère.
Modèle éco standard
- Réf. : Damiacoustic S40-2x2
- Structure légère d'épaisseur 12 mm en sapin
noueux poncé
- dimensions du panneau 122 x 122 x 5 cm
- Quatre dalles EUROCOUSTIC TONGA blanc mat, 59 x 59 cm, 40 mm d'épaisseur
- chaînes en acier zingué 2,5 mm pour suspension de plafond
Options
- Structure
- Structure "A" : sapin du nord (Finlande) épaisseur
22 mm. Assemblages à coupe d'onglet, pas de vis apparentes.
- Finition de la structure
- huile cire écologique : aspect très chaud et protection
du bois.
- peinture "essuyée" : cette finition permet
de réaliser en une couche une structure blanchie laissant
les veines du bois visibles
- couche d'impression blanche "prêt à peindre"
- peinture identique à celle du plafond ou de couleur
contrastée (préciser la teinte RAL à la commande),
trois couches
- finition laquée satinée ou brillante haut de gamme
: peinture au pistolet réalisée en cabine de peinture
- Dalles
- différentes couleurs disponibles : voir
le nuancier. Pour les dalles autres que le
blanc le minimum de commande est de douze dalles, soit trois panneaux
Damiacoustic 80-2x2.
- Accroche
- câbles acier réglables
- chaînettes acier inox, nickelé, zingué ou
laiton
- drisse aramide non feu noire
- Nombre de dalles 59*59 et dimensions :
- 60 x 120 - 2 dalles - Réf. : 1x2
- 60 x 180 - 3 dalles - Réf. : 1x3
- 120 x 180 - 6 dalles - Réf. : 2x3
- 120 x 240 - 8 dalles - Réf. : 2x4
- 180 x 240 - 12 dalles - Réf. : 3x4
- Utilisation possible pour certains modèles de dalles
120 x 60 cm en épaisseur 80 mm. Réf. : Damiacoustic
80L
- Epaisseur
- dalles de 25 mm, structure de 35 mm Réf. : Damiacoustic
25
- dalles de 40 mm, structure de 48 mm Réf. : Damiacoustic
40
- dalles de 80 mm, structure de 95 mm Réf. : Damiacoustic
80
Montage
- Plafond :
- Montage suspendu avec plenum : le montage suspendu améliore
la réponse en fréquence dans le bas du spectre par
rapport au montage direct
- Pour une hauteur sous plafond standard de 250 cm : espace
recommandé de 9 cm entre la structure et le plafond.
Hauteur restante sous la structure : 232 cm mais un montage
plus ou moins proche du plafond est possible en fonction de
la hauteur sous plafond disponible et de l'efficacité
acoustique recherchée
- Montage direct
- équerres masquée par les dalles
- Murs
- Le montage mural est possible avec fixations invisibles dans
des lieux de failble passage. Attention : le voile de verre est
sensible aux chocs.
Éclairage en option

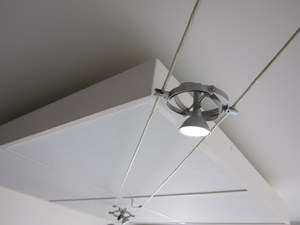

- Eclairage direct
- Installation de spots dans les dalles
- Les bords de la structure peuvent servir de support pour des
réglettes de spots halogène ou à LED, en
éclairage d'appoint ou éclairage principal
- Eclairage indirect
- Un système d'éclairage indirect peut être
installé sur le dessus de la structure
Prix public HT
Les panneaux sont fabriqués à la demande. Voici quelques
exemples de prix :
- Panneau Damiacoustic S40-2x2, structure sapin noueux 12/50 mm, dimensions
120*120 cm, finition poncée, fixation par chaîne droite
soudée acier zingué 2,5 mm : 105 € HT pièce.
- Panneau Damiacoustic A80-2x2, structure sapin du nord 22/95 mm,
dimensions 123*123 cm, finition huile cire, fixation par chaîne
droite soudée acier zingué 2,5 mm : 237 € HT pièce.
- Panneau Damiacoustic A40-3x4, structure sapin du nord 22/95 mm,
dimensions 183,4*243,8 cm, finition bois peint trois couches, fixation
par chaîne droite soudée acier zingué 2,5 mm :
629 € HT pièce.
Autres options ou finitions sur devis. Prix hors livraison. Tarifs
dégressifs par quantité.
Livraison
- Remise en main propre sur Pantin (5 mn de Pte de La Villette)
- Livraison et pose possible sur Paris/petite couronne
- Livraison tous pays d'Europe par transporteur spécialisé
en meubles
Délais de fabrication indicatif : trois semaines
N'hésitez
pas à nous contacter pour définir ensemble la configuration
qui convient le mieux à votre espace. |

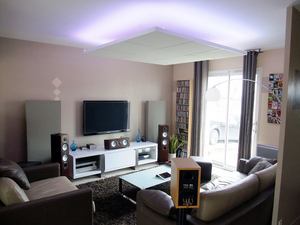

Damiacoustic
A40-3x3 (180 x 180 cm)
sapin du nord peint, éclairage indirect
Damiacoustic
A80-2x2 (125,2 x 125,2 cm)
sapin du nord finition "peinture essuyée", chainettes
acier zingué

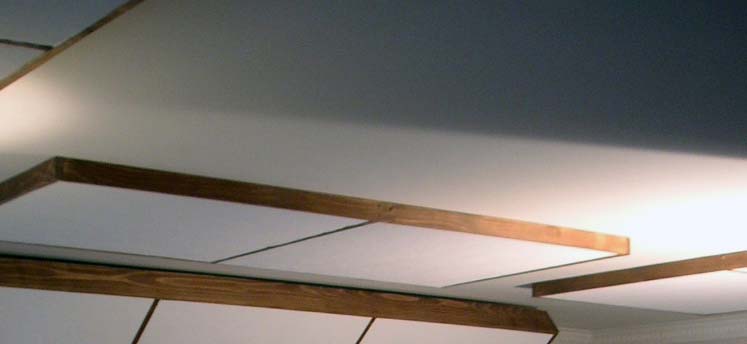

Damiacoustic
S80-3x4 (180 x 240 cm)
sapin noueux huilé, chainettes acier zingué
|
