Cabines acoustiques QuietBox

Prise de son vocale ou instrumentale
Répétition chant /piano / instruments
Voix parlée / podcast

Le Studio des Quatre Chemins fabrique des cabines acoustiques sur mesure en région parisienne. La QuietBox 1P est une cabine de forme parallélépipédique, le modèle haut de gamme est la QuietBox 2D une cabine double peau au format diamant.



QuietBox1P


QuietBox S1

< Cliquer sur la photo ci-contre pour lancer le diaporama

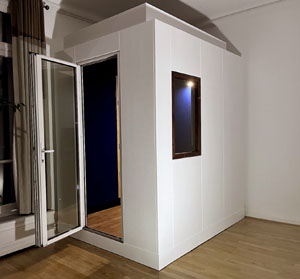

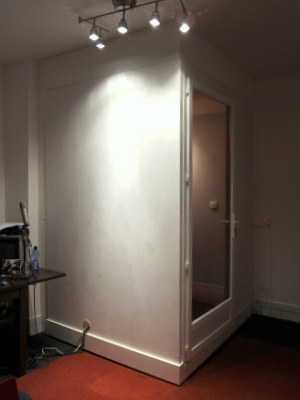

Cabine standard, insonorisée, désolidarisée du sol et démontable. Cabine polyvalente pour de nombreux usages :

  • chant, chant lyrique
  • voix parlée
  • instruments portés : vents, cordes
  • instruments posés au sol y compris contrebasse

Isolation acoustique Rw 44 dB.

La finition est à base de parquet en chêne français et de toile tendue résistante à l'abrasion et à l'incendie.

Dimensions ( long. x larg. x haut)

  • intérieur : 149 x 120 x 205 cm
  • extérieur : 174 x 145 x 235 cm
  • Surface intérieure : 1,79 m2
  • Poids : 590 kg - 234 kg/m2

Caractéristiques

  • Cabine désolidarisée sur plots antivibratiles (f0=8Hz)
  • Structure de 16 panneaux double couche de fibre de bois et complexe amortissant et absorbant
  • Epaisseur des cloisons et du traitement acoustique : 12,2 cm
  • Epaisseur du sol : 14 cm
  • Porte vitrée acoustique (Rw = 39 dB), étroite, aluminium gris anthracite granité
  • Parquet flottant multifrise chêne verni mat, épaisseur de la couche de bois massif : 2,5 mm.
  • Plinthes noire en MDF teinté dans la masse
  • Passe câbles insonorisé
  • Panneaux de traitement acoustique intégrés habillés par toile transonore non feu et résistante à l'abrasion, nombreux coloris au choix. Acoustique vivante et équilibrée.
  • Electricité : deux prises secteur en saillie, un plafonnier métal brossé deux spots commandé par interrupteur intérieur.
  • Ventilation insonorisée commandée par interrupteur intérieur
  • Finition extérieure peinture blanche satinée trois couches

Tarif 2022-09

  • 6150 € HT (7380 TTC)
  • Livraison et montage en région parisienne (RDC) : 1940 € HT (2328 € TTC)
  • Livraison et montage France/Europe : sur demande.
  • plateau de travail : en option sur demande

Autres options

Quand des dimensions précises sont requises, que la cabine peut être plus légère ou d'un finition plus simple, etc... nous vous conseillons d'envisager une cabine sur mesure.


CABINE QuietBox SUR MESURE

  • démontable
  • simple peau ou double peau
  • forme parallélépipédique
  • Isolation 32 ou 44 dB
  • dimensions au choix
  • toutes options de dimension / décoration

Ces cabines en version 1Ps (Rw 32 dB) permettent l'isolation acoustique vis-à-vis du voisinage. Pour une isolation vis-à-vis de la pièce dans laquelle elles sont installées, la version 1Pd est préférable (Rw 44 dB).

Dimensions

Les cabines sont fabriquées sur mesure en fonction de l'espace disponible et de l'usage prévu. Vous pouvez nous communiquer vos dimensions via notre formulaire en ligne. Pour des raisons de qualité de l'acoustique interne nous vous conseillons de ne pas opter pour une cabine de forme carrée.

Accès au formulaire de demande de prix

Vous recevrez une offre de prix sous trois jours ouvrés.

Isolation

Cabine insonorisée basée sur le principe "masse / ressort / masse" parfois appelé "boîte dans la boîte". Cloisons et plafond en matériau multicouche : isolant, amortissant et absorbant.

Epaisseur des cloisons, isolement et traitement acoustique :

  • Version 1Ps : 6 cm
  • Version 1Pd : 12 cm

Plancher, deux versions :

  • Version désolidarisée : plancher sur plots antivibratiles (f0=8Hz) pour isolation des basses fréquences, épaisseur du plancher : 16 cm.
  • Version chape sèche : isolation pour instruments portés et voix, épaisseur de sol : 5 cm.

Affaiblissement acoustique :

  • Version 1Ps : Rw = 32 dB
  • Version 1Pd : Rw = 44 dB

Sonorité et décoration

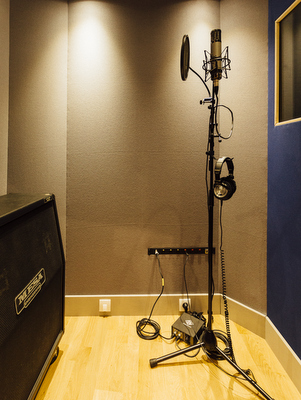

Nous privilégions un habillage à base de toile acoustique tendue et de panneaux de bois. Nous vous proposons également une solution de traitement acoustique à base de panneaux Vicoustic. Acoustique équilibrée ni trop sourde ni trop résonnante. Traitement des échos flottants, des résonances internes et du temps de réverbération. Les solutions mises en œuvre sont adaptées à l'usage prévu : pratique instrumentale, vents, cordes, percussions. Usage vocal, chant, lyrique, voix parlée.

Sol en parquet contrecollé chêne français verni mat, couche de bois massif : 2,5 mm.

Autres options sur demande.

Confort

Cet espace réduit nécessite un confort soigné :

  • ambiance chaleureuse à l'intérieur : bois (bouleau, chêne, exotique...) et toile acoustique (nombreux coloris au choix)

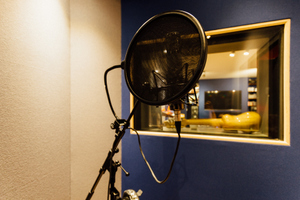

  • porte vitrée acoustique pour l'entrée de lumière naturelle et la communication visuelle avec l'extérieur
  • éclairage directif pour la lecture des partitions
  • ventilation insonorisée. Renouvellement d'air réglable, permettant l'usage de la cabine par le nombre de personne que vous aurez spécifié. Apport d'air neuf filtré et extraction d'air vicié conforme à la norme EN 13779. La chaleur produite par le matériel audio est également prise en compte lors de l'étude de votre projet.

Finition extérieure

  • Finition extérieure : enduit et peinture ou bien toile tendue. Coloris au choix.
  • Porte vitrée acoustique en aluminium blanc brillant lisse, gris anthracite granité ou bien huisseries en chêne. Version eco en PVC blanc. Autres coloris sur demande.

Options

  • Passage de câbles insonorisé, diamètre de passage maxi 60 mm.

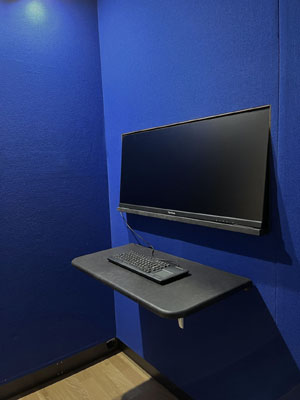

  • Tablettes rabattables pour ordinateur portable, table de mixage, documents.

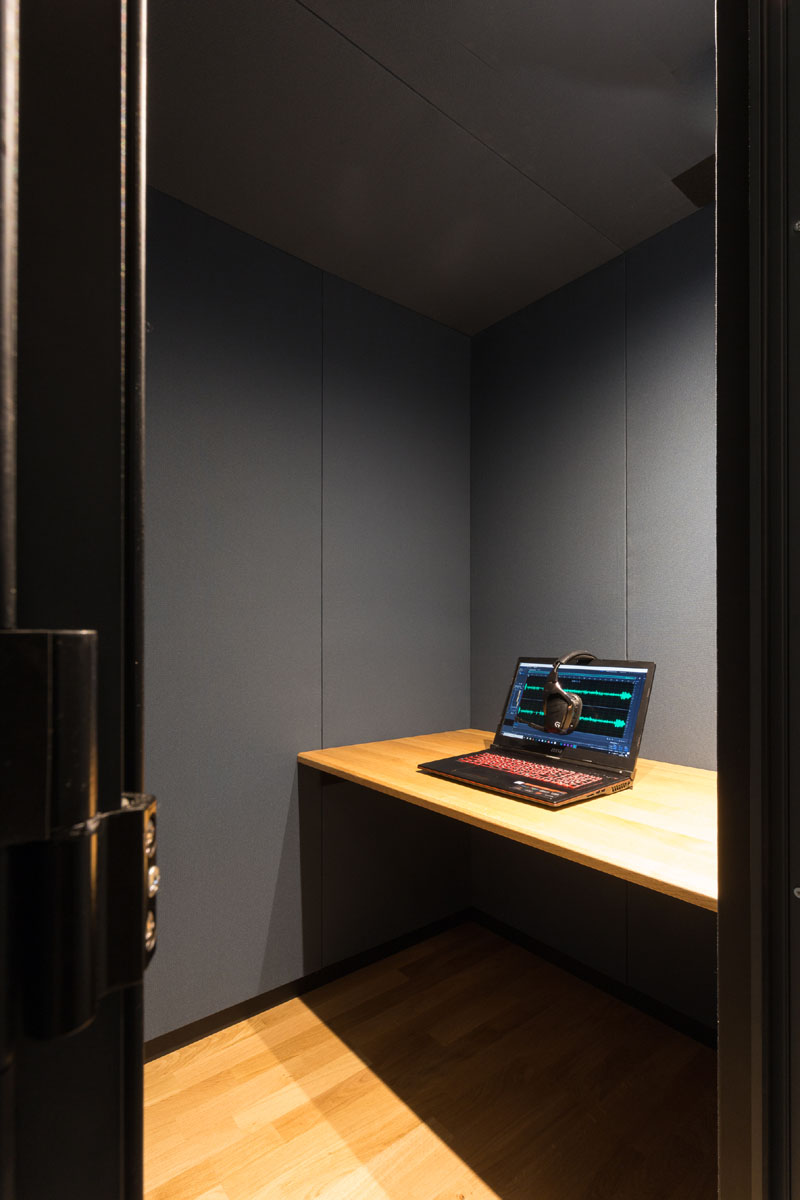

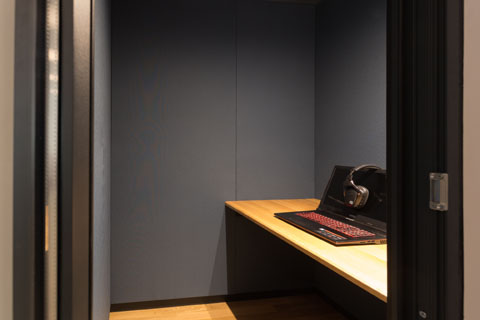

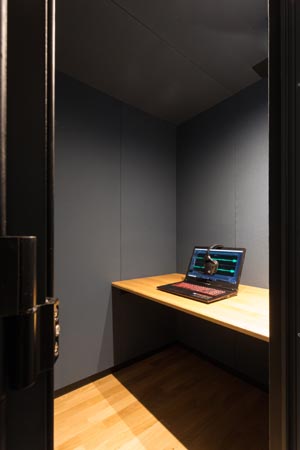

  • Bureau intégré

Installation

Cette cabine de conception modulaire peut être montée par nos soins ou par le client. Elle est démontable en cas de déménagement.

Etude APS

Nous conseillons la réalisation préalable d'une étude d'Avant Projet Sommaire. Cette étude comprend :

  • déplacement
  • relevé des cotes
  • évaluation de la structure existante en vue de l'isolation acoustique et de la ventilation de la cabine
  • mesure de l'affaiblissement acoustique vis-à-vis du voisinage selon la norme NF S 31-057
  • au besoin : mesure du niveau sonore et du spectre de la source sonore à isoler (instrument, voix... )
  • rapport comprenant les résultats des mesures, la faisabilité, les caractéristiques de la cabine et le schéma d'avant-projet. Estimation provisoire du coût des travaux et durée prévisionnelle de réalisation

Cette étude est particulièrement conseillée dans les cas suivants :

  • instrument à fort niveau sonore ou très basses fréquences : basse électrique, batterie, grosses percussions...
  • structure de bâtiment ancien ne supportant pas de charge lourde
  • usage professionnel jour & nuit
  • Budget limité imposant de réaliser une cabine parfaitement adaptée aux besoins

CABINE ACOUSTIQUE D'OCCASION

Cabines acoustiques en vente d'occasion lorsque nos clients déménagent ou changent d'activité.

Annonces sur le site AudioFanzine






QuietBox2D

Présentation

La référence 2D est une cabine double peau de forme "diamant" à forte isolation acoustique.

Cabine de 3.1 m2 étudiée pour la pratique du chant (lyrique ou variétés) des instruments à vent, des cuivres, des guitares acoustiques ou amplifiées, des petites percussions, etc. L'emploi de la cabine pour la batterie ou la basse électrique est possible mais, en fonction de la structure existante et du voisinage, l'usage peut devoir être limité la nuit. Etude acoustique préalable conseillée. L'acoustique variable de cette cabine la rend aussi bien adaptée à la pratique instrumentale, vocale ou à la prise de son.

Isolation

Cette cabine insonorisée est basée sur le principe de la boite dans la boite. Les murs et le plafond sont doubles. Le plancher est désolidarisé sur plots antivibratiles. Affaiblissement acoustique Rw = 50 dB.

  • les personnes situées dans la pièce où est installée la cabine pourront percevoir faiblement le son émis par l'instrumentiste ou le chanteur
  • dans des conditions usuelles, les personnes situées dans les pièces adjacentes ou le voisinage ne percevront pas le son émis dans la cabine

Sonorité

L'acoustique interne a été particulièrement soignée pour permettre la pratique musicale dans les meilleures conditions de confort acoustique et pour éviter, autant que possible dans un si faible volume, les résonances désagréables qui caractérisent le "son de boite" :

  • surfaces parallèles réduites au strict minimum
  • résonances graves, médium et aigues traitées par membranes, absorbants et diffuseurs
  • acoustique équilibrée, ni trop résonante, ni trop étouffée

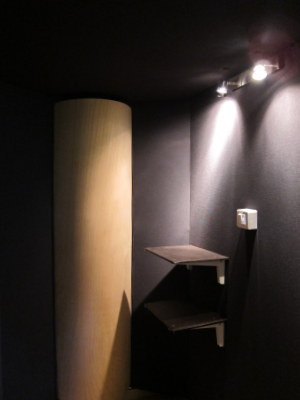

De plus des panneaux amovibles de type diffuseurs polycylindriques permettent une acoustique variable. En quelque minutes on peut passer d'une acoustique vivante et stimulante pour la pratique musicale ou vocale à une acoustique plus mate parfois préférée lors de l'utilisation d'instrument amplifié ou en configuration de cabine de prise de son.

Confort

Cet espace réduit nécessite un confort soigné pour une pratique musicale soutenue :

  • ambiance chaleureuse à l'intérieur : bois verni et toile acoustique (coloris au choix)
  • Deux doubles châssis fixes vitrés assurent l'entrée de lumière naturelle et la communication visuelle avec l'extérieur

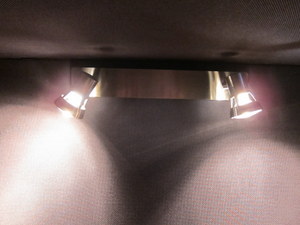

  • éclairage directif pour la lecture des partitions et éclairage indirect d'ambiance
  • ventilation insonorisée. Renouvellement d'air réglable jusqu'à dix fois par heure, permettant en sus l'évacuation de la chaleur produite par du matériel audio ou l'usage de la cabine par deux personnes. Apport d'air filtré et extraction simultané.

Installation

Cette cabine de conception modulaire est prévue pour être installée dans l'angle d'une pièce et est démontable en cas de déménagement. Espace nécessaire : 237 cm de chaque côté à partir de l'angle des deux murs existants. Poids : 230 kg/m2, ne posant pas de problème avec les constructions moderne en béton. Les murs extérieurs de la cabine sont livrés avec une couche d'impression blanche. La couche de finition peut être réalisée sur place pour s'adapter à la décoration existante. Une alimentation électrique est nécessaire. Un passage de câble insonorisé est aménagé pour les connections du matériel audio.

Dernière mise à jour de cette page : 10/07/24

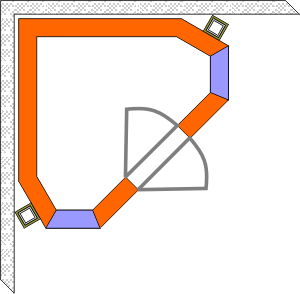

Sont représentés : les murs doubles, les chassis vitrés, les deux portes acoustiques et les silencieux de ventilation.
